地盤沈下対策事業鵜戸川北部地区その6工事

工事分類: 農業農村整備工事
工事場所: 愛知県愛西市早尾町地内
発注者: 愛知県海部農林水産事務所
工事期間: 2020年9月15日〜 2021年7月15日
工事名: 地盤沈下対策事業鵜戸川北部地区その6工事

工事内容

本地区は、一級河川木曽川が流れる海抜ゼロメートル地帯です。
排水路が整備されているものの、地盤沈下等に起因する排水機能の低下により農作物や住宅等に湛水被害が発生する恐れがあります。
そのため、本工事では、湛水被害を未然に防止するために、機能低下している排水路の一部（382.8m）を改修します。

7月：工事状況

7月15日を以て、本工事が無事完了いたしました。

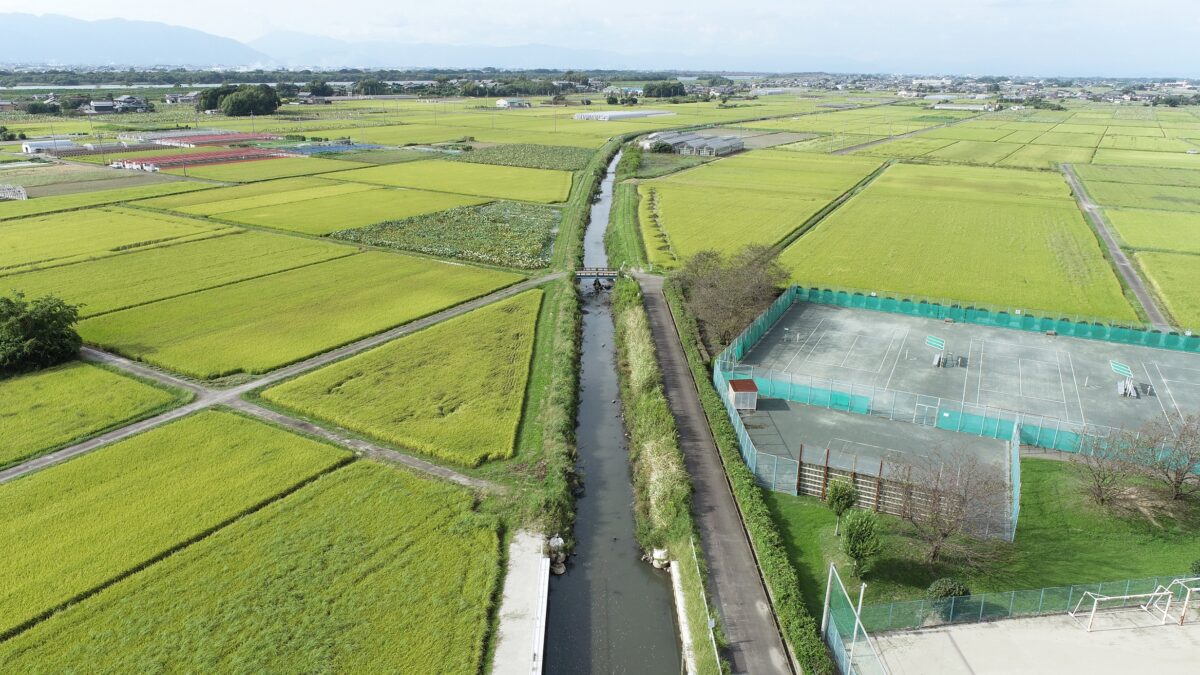

工事着手前は、老朽化した護岸ブロックが崩れている箇所が複数あり、中にはそこから土砂が川に流れ込み、陥没している場所も見られました。
近年、局地的な激しい雨による被害が全国で発生していますが、本工事が湛水被害を防止し、地域の安全に貢献できれば幸いです。
最後になりますが、地域の皆様には、本工事にご理解とご協力をいただきありがとうございました。

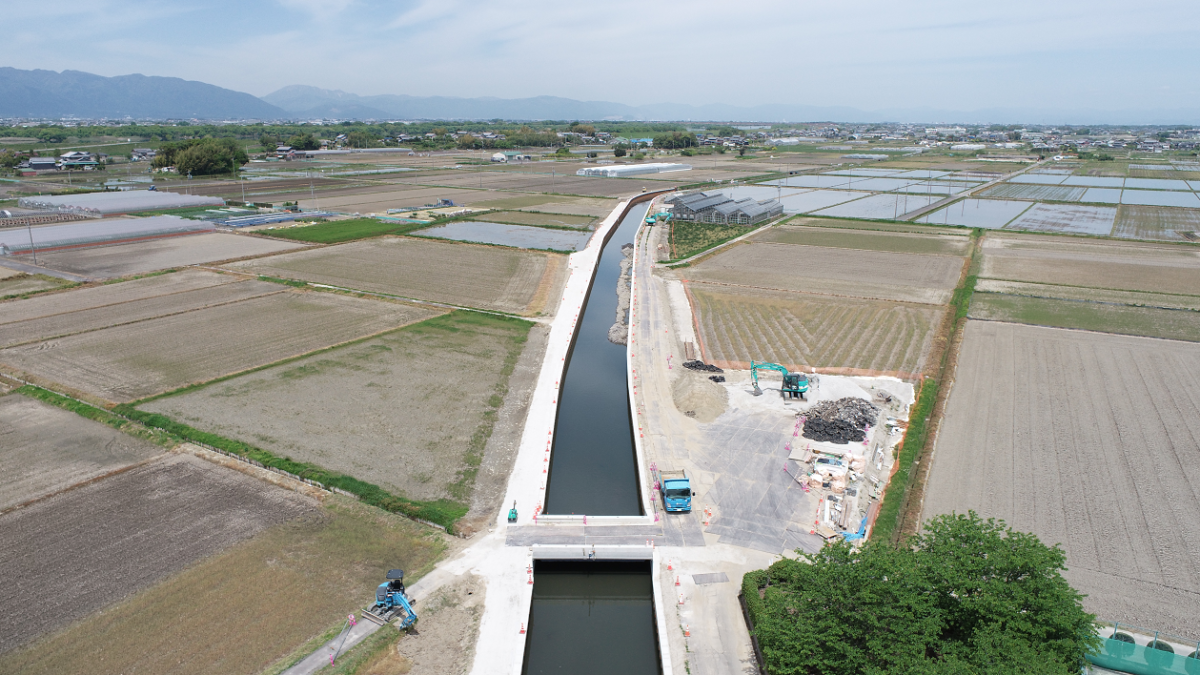

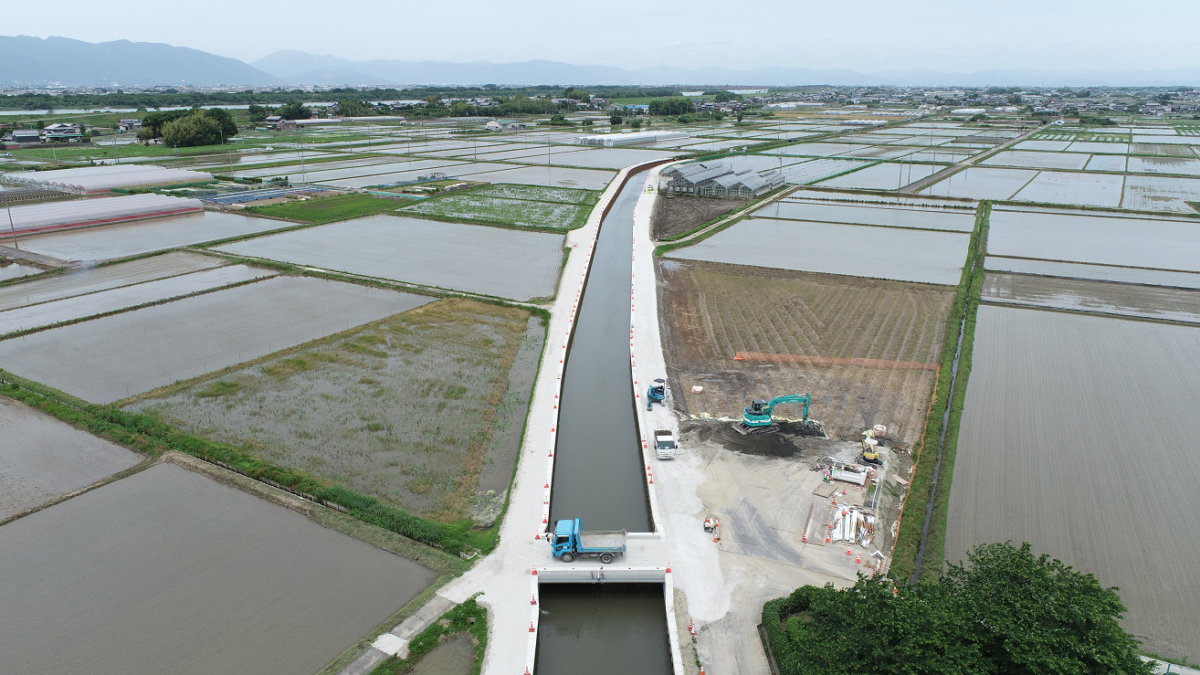

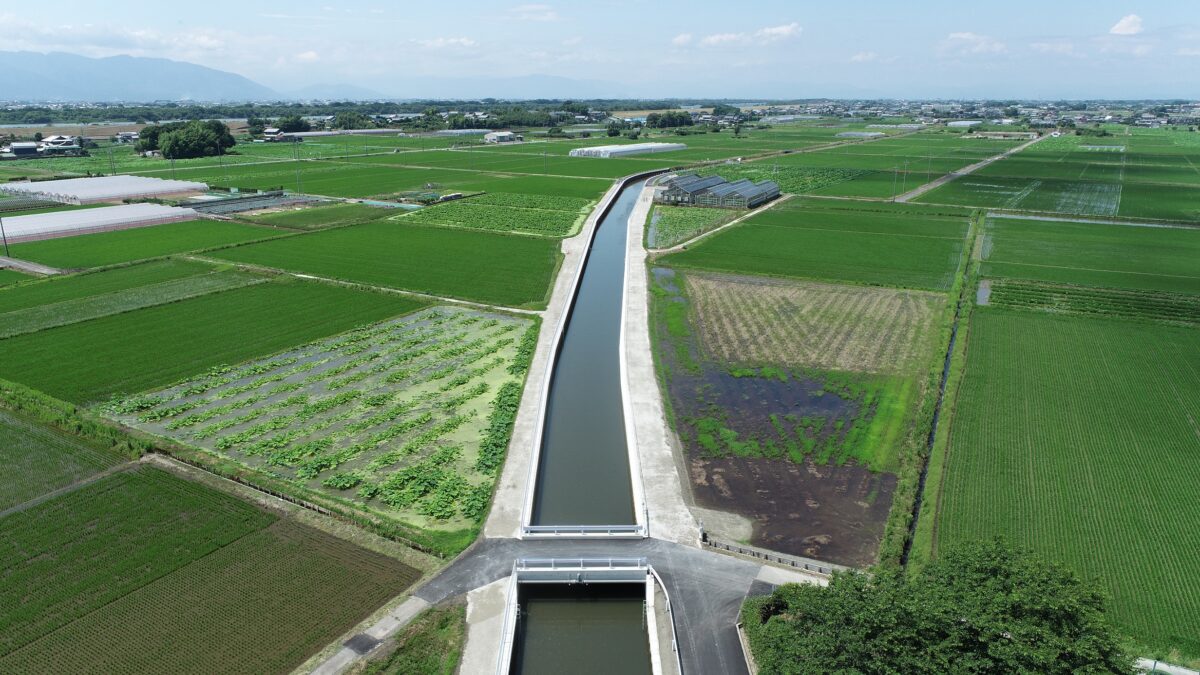

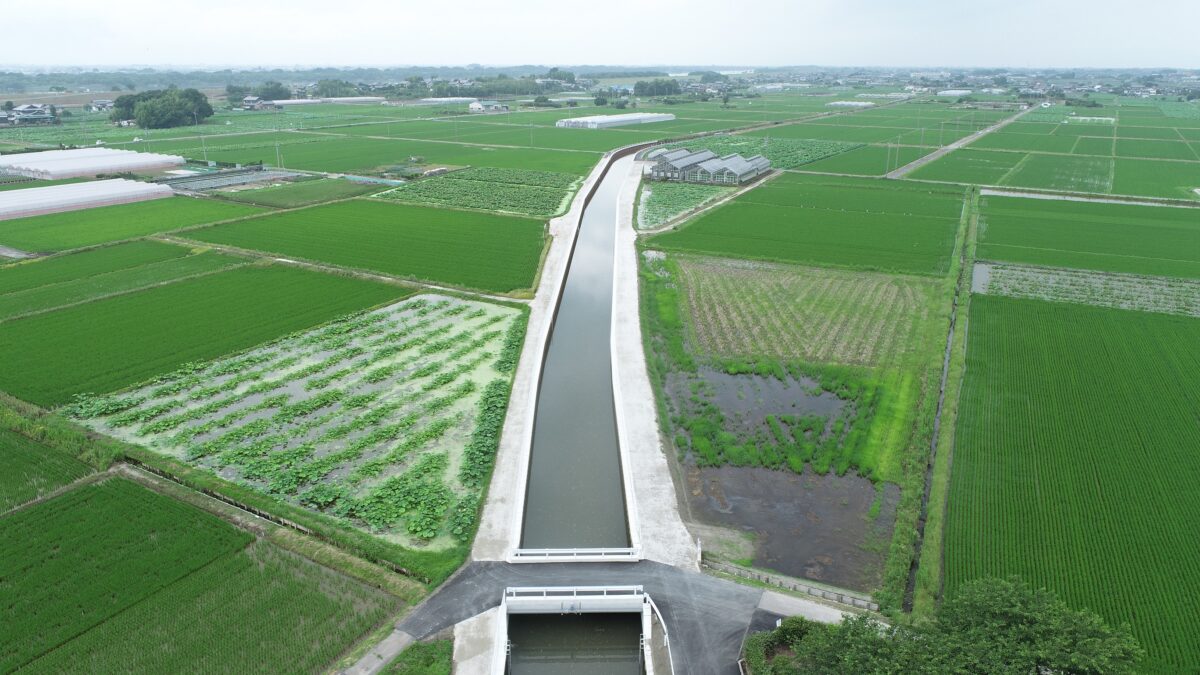

工事完了後

6月：工事状況

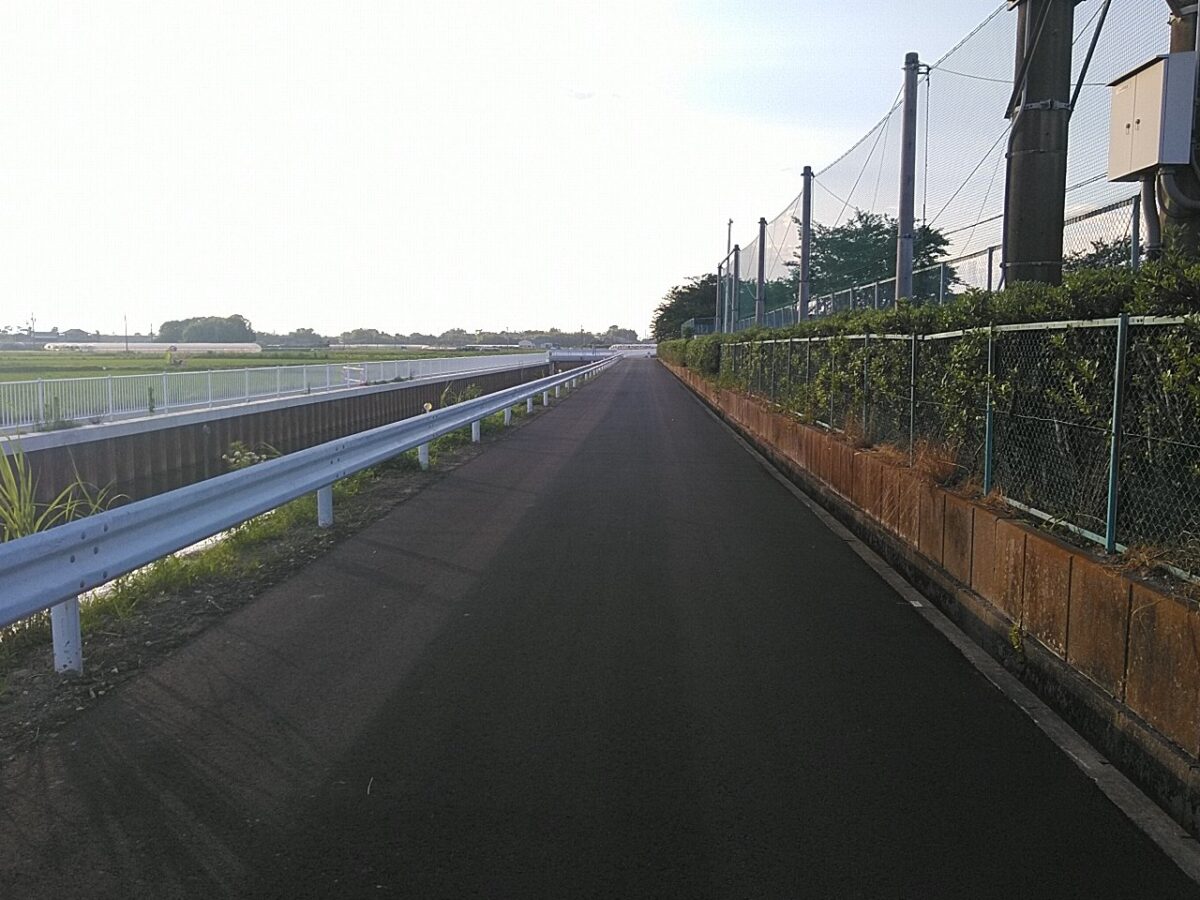

今月は、工事完了に向け、鋼矢板やボックスカルバートを載せた搬入車の通行によって傷んだ舗装を撤去し、新しくしました。
ボックスカルバートには、ガードレールを取付けて舗装し、着手前の橋のように車が川を横断できるようになりました。
また、着手前は何もなかった川沿いの道に通行人が川へ転落しないよう転落防止柵を設置しました。

6月度進捗状況

舗装着手前

舗装完了後

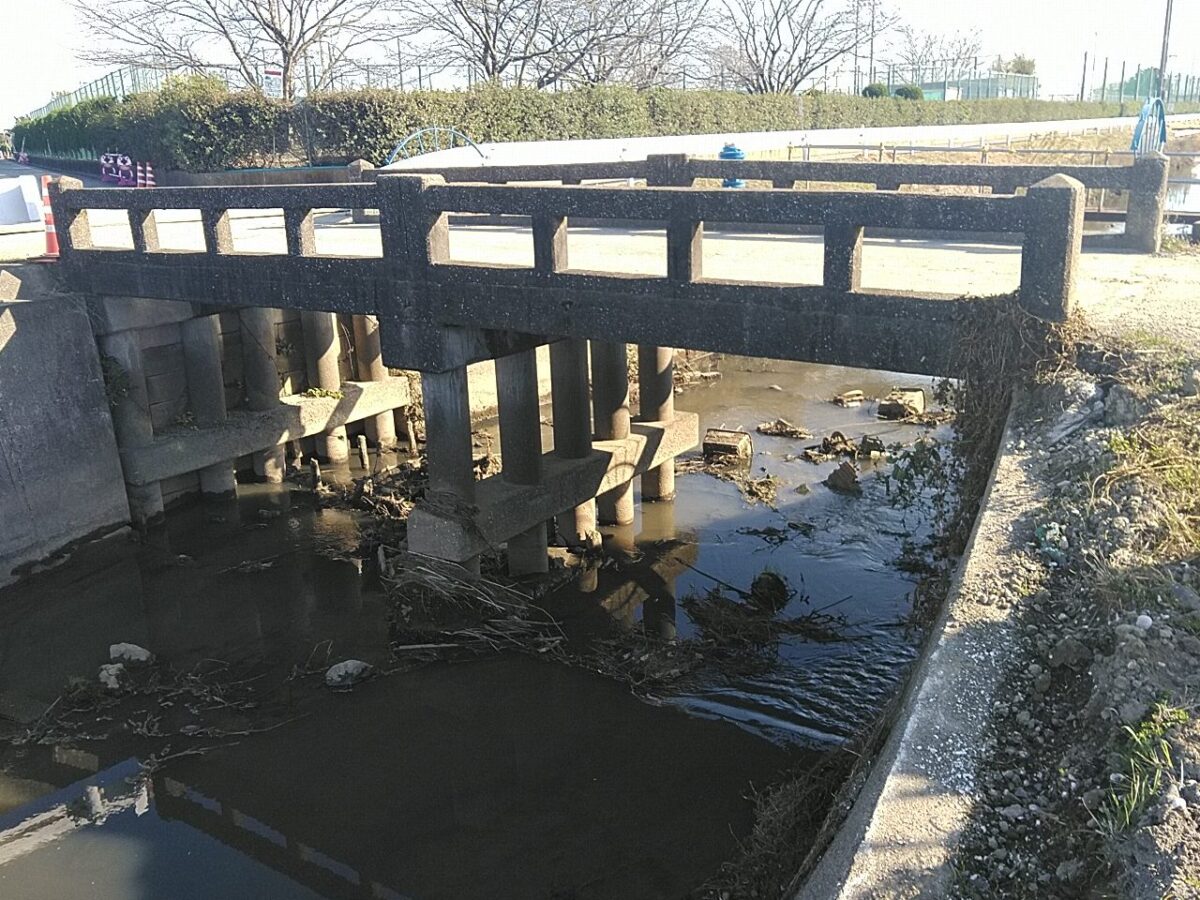

橋着手前

橋完了後

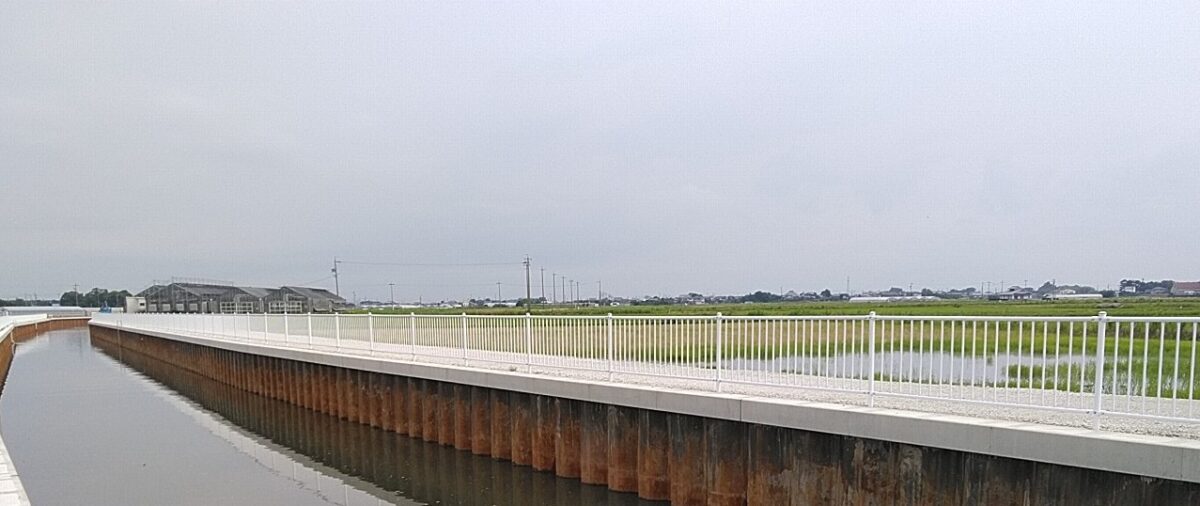

転落防止柵設置完了

5月：工事状況

今月は、先月に引き続き左岸側の仮設道路を撤去し、敷砂利舗装を行いました。
水路内の堆積土の撤去完了後、水路に転落した場合の緊急対策用としてタラップ（梯子）を設置しました。

5月度進捗状況

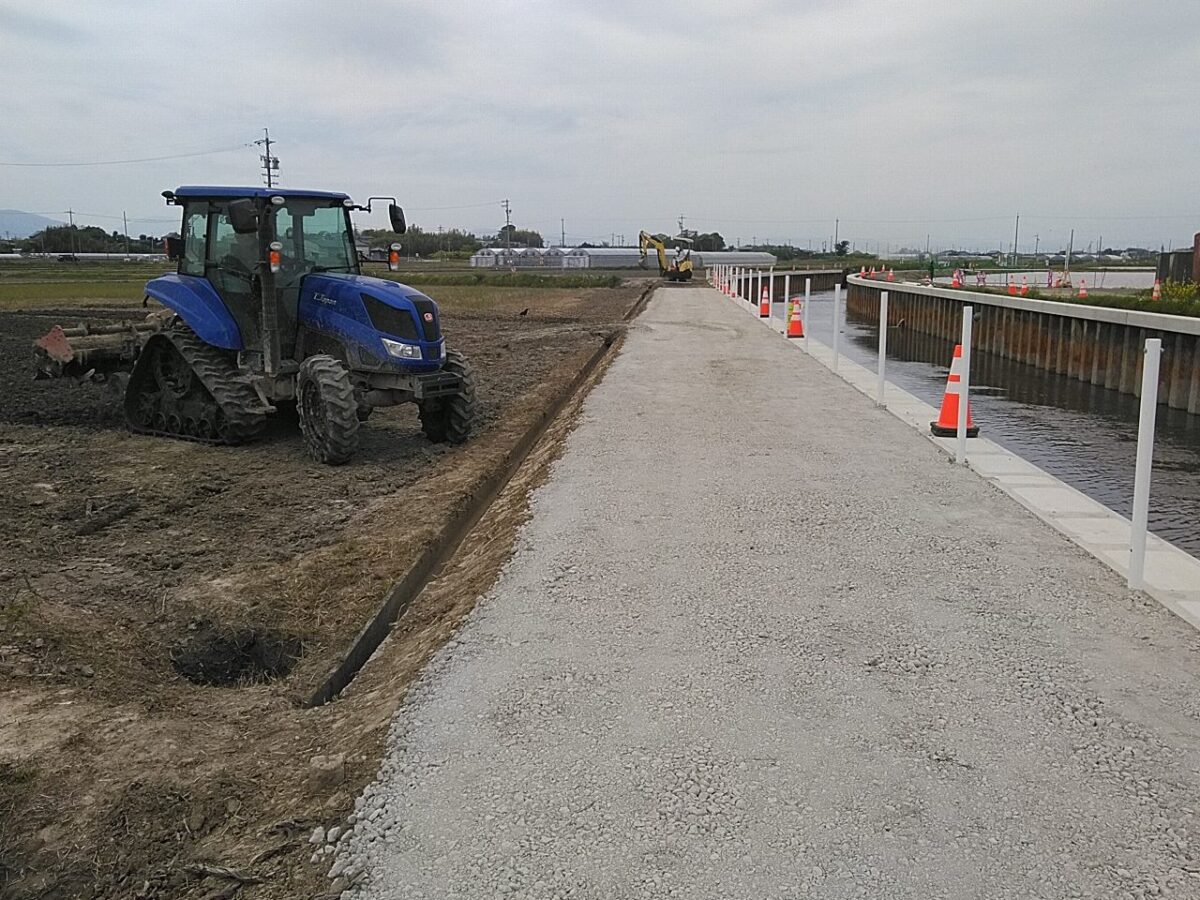

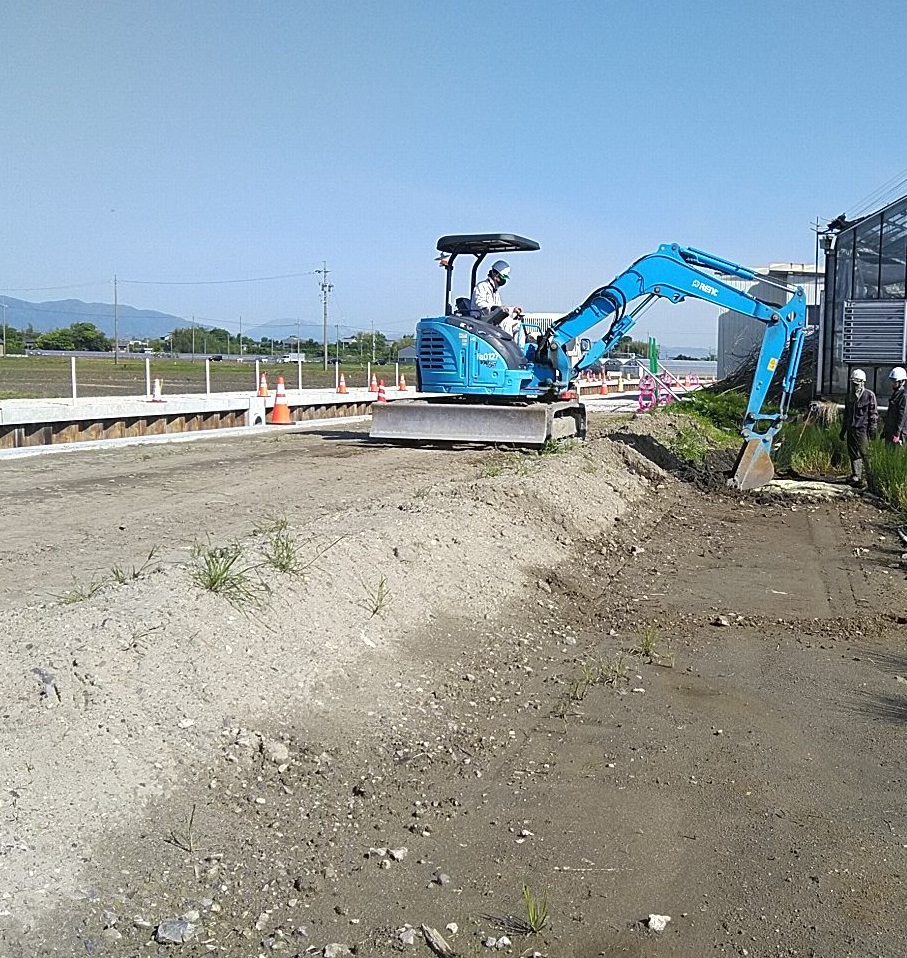

仮設道路撤去状況

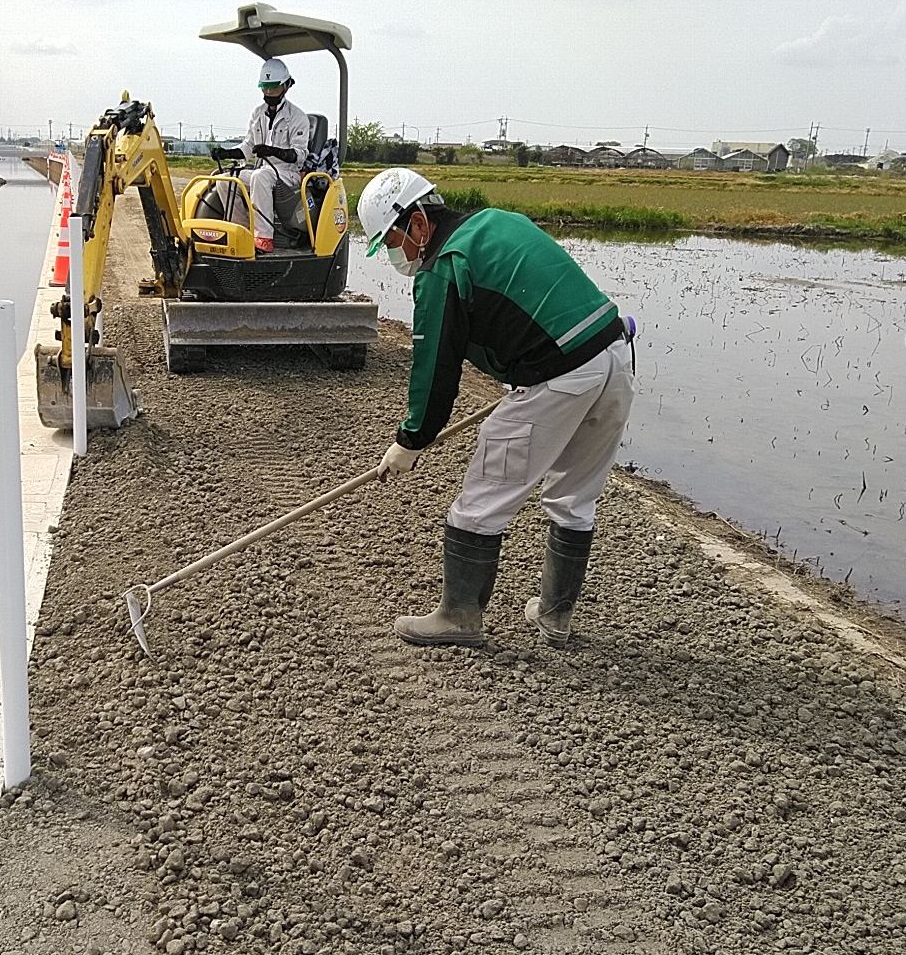

砕石敷均し状況

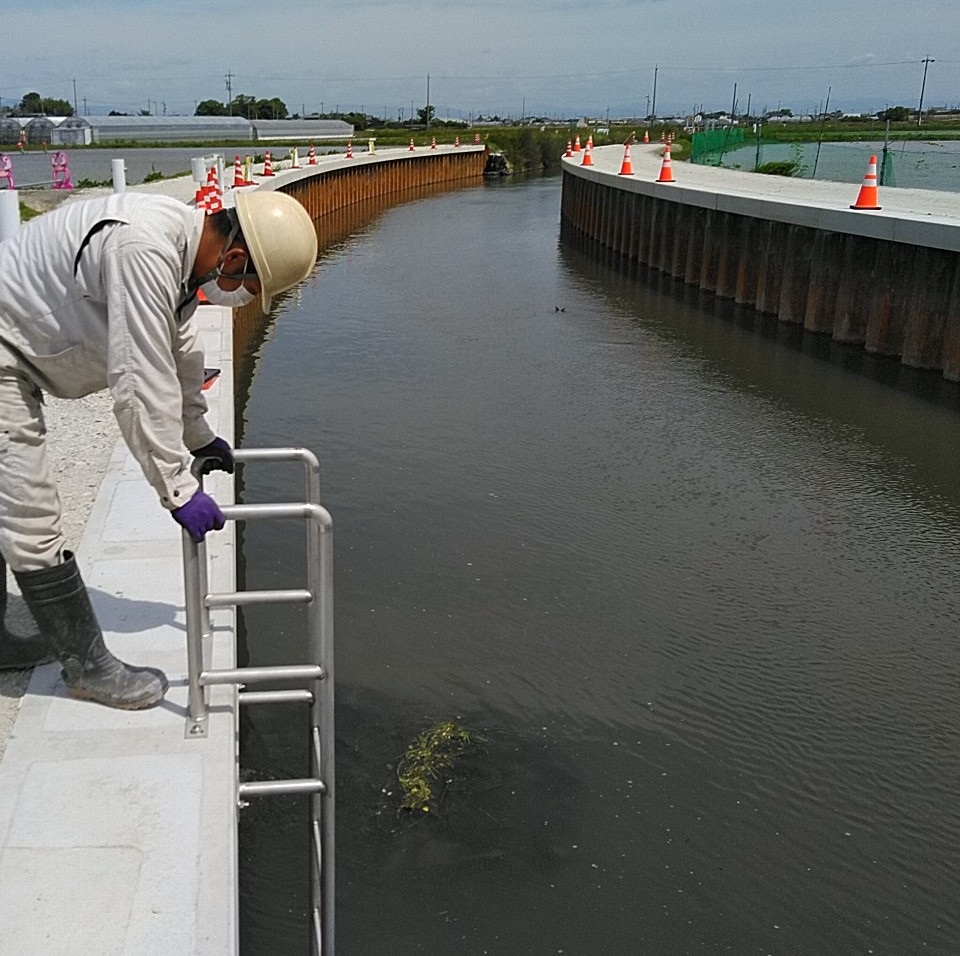

タラップ（梯子）設置状況

4月：工事状況

笠コンクリートの施工が完了したため、右岸側の仮設道路を撤去し、お借りしていた田んぼも着手前の状態に戻しました。
その後、新たに砕石を敷均し整備しました。左岸側は水路内の堆積土を浚渫しました。

4月度進捗状況

耕起復旧状況

田んぼ復旧状況

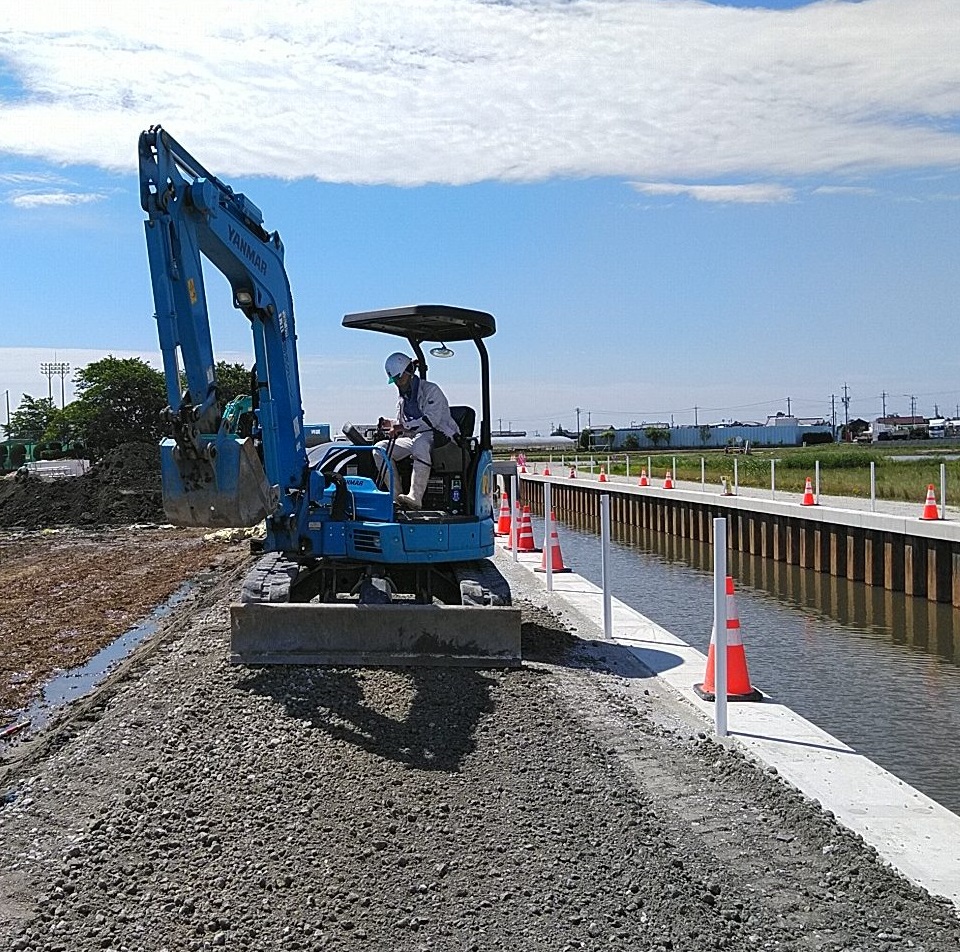

砕石敷均し状況

堆積土浚渫状況

3月：工事状況

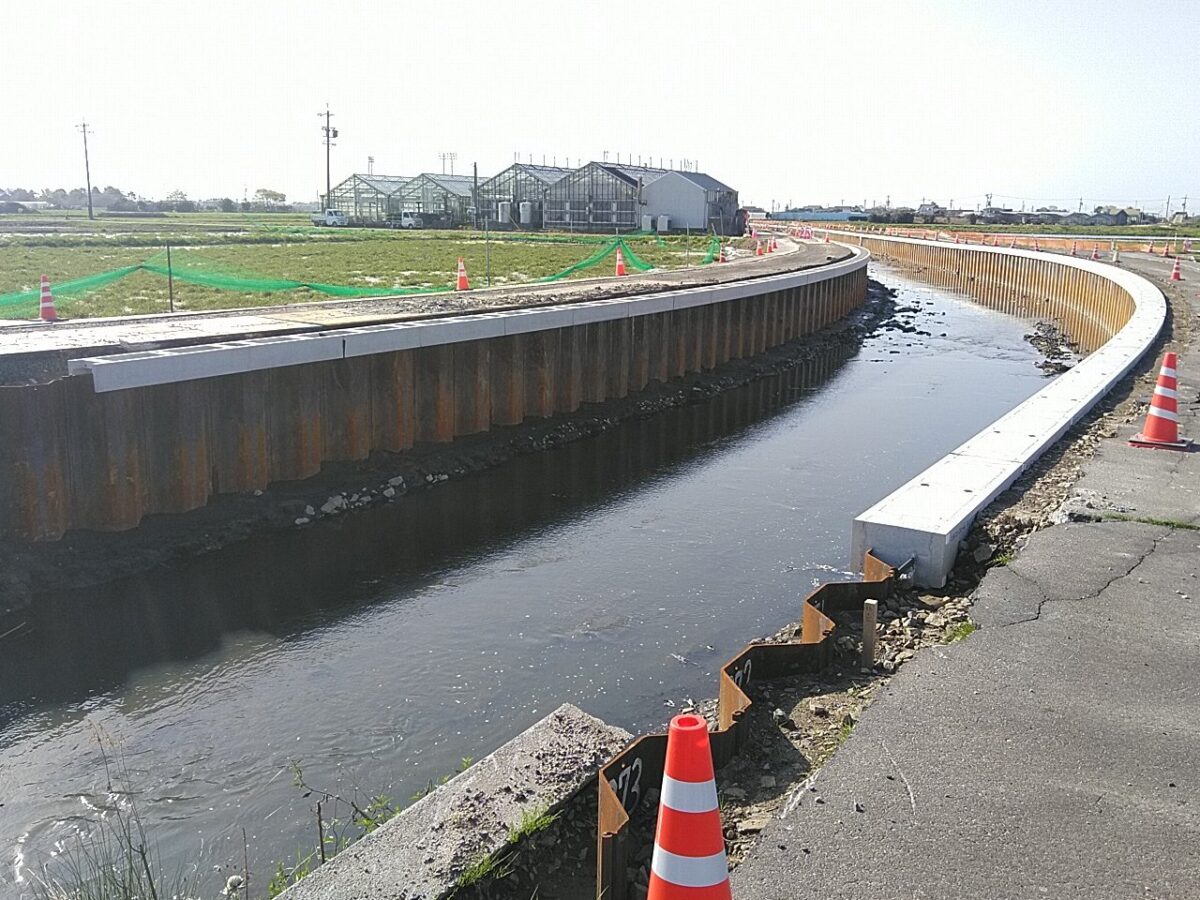

今月は、先月打設したハット形鋼矢板の腐食を防止するため、上部を笠コンクリートで保護しました。
施工にあたっては、二次製品である笠コンフレームを使用することで工期短縮と景観向上を図りました。
施工順序としては、丁張に従って鋼矢板の上に笠コンフレームを据え付け、型枠を設置し、フレームの中に生コンクリートを打設しました。

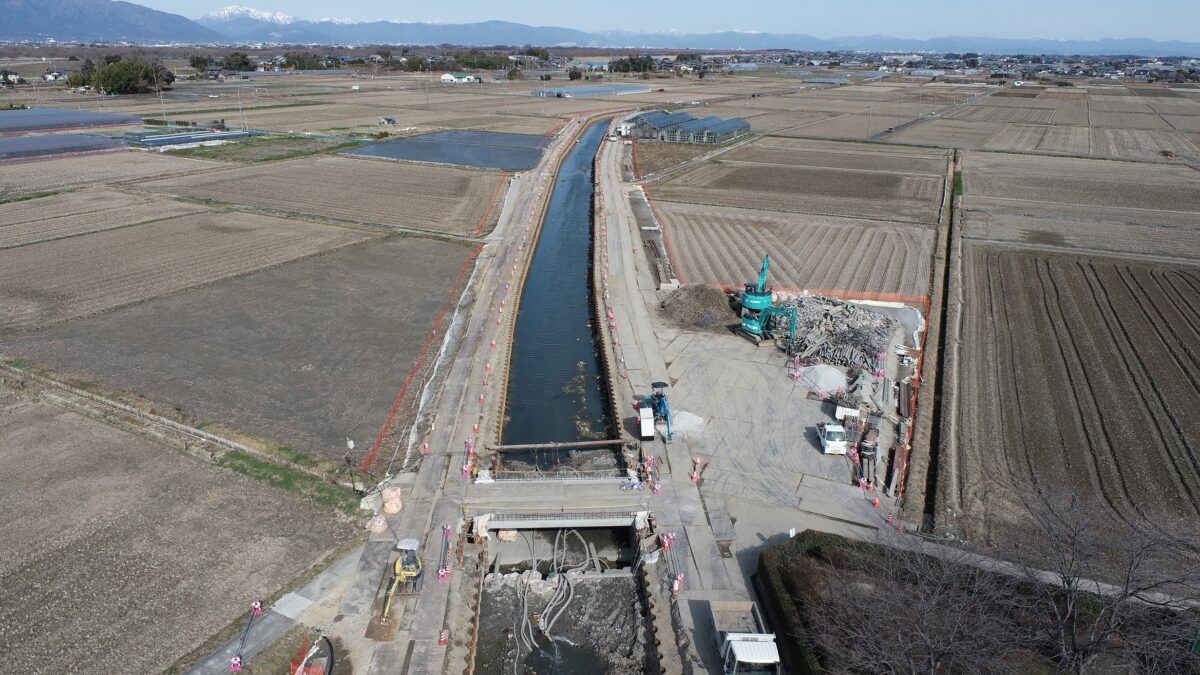

3月度進捗状況

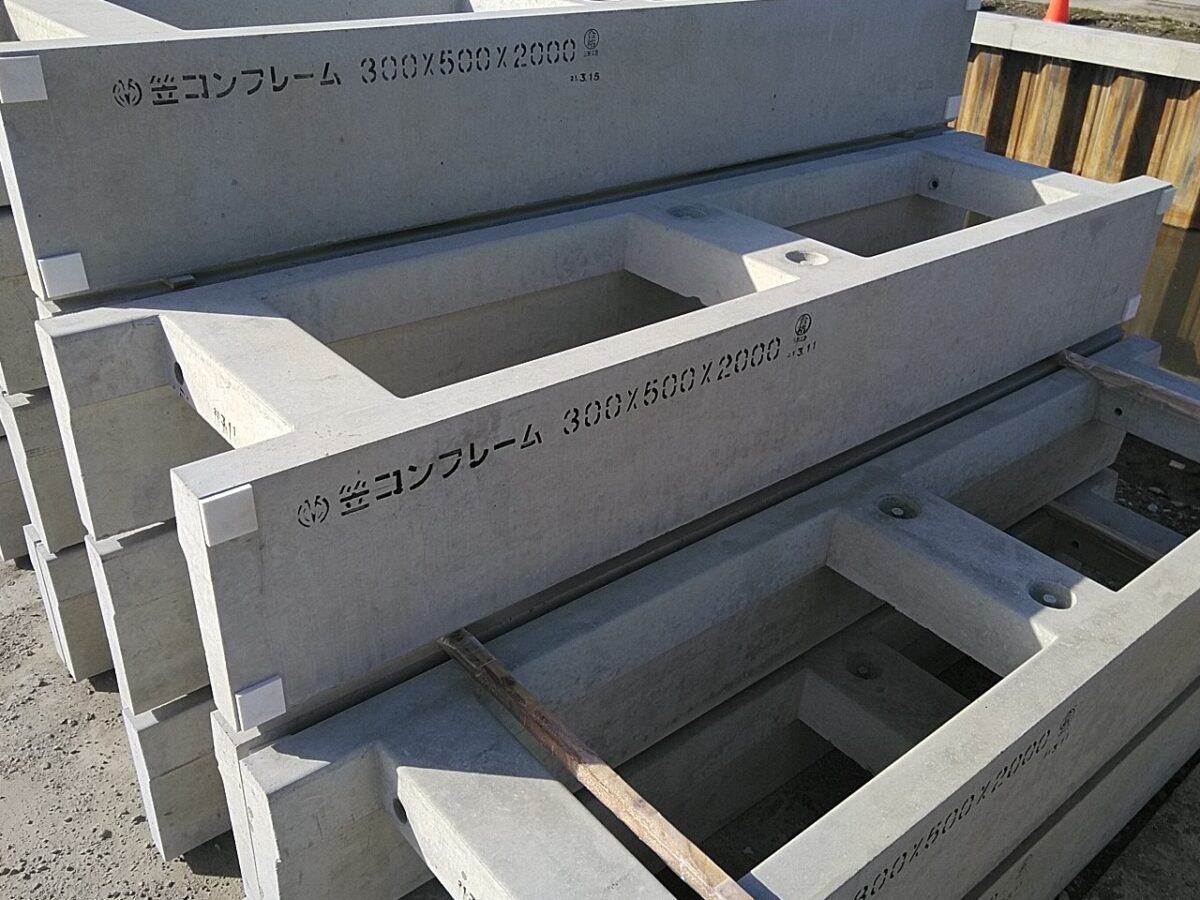

笠コンフレーム

笠コンフレーム据付状況

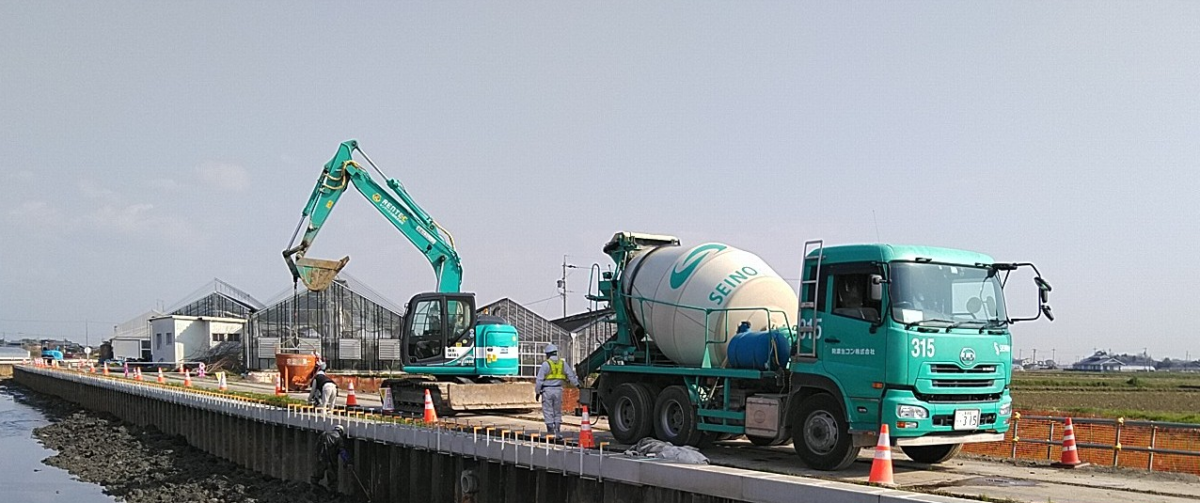

［笠コンフレーム］コンクリート打設状況

［笠コンフレーム］コンクリート打設完了

2月：工事状況

今月は、本工事のメインである護岸工事に着手しました。
川幅を広げるために、既設のコンクリート護岸より外側にハット形鋼矢板を打設し、水路内の土を掘削しました。
また、先月設置したボックスカルバートと鋼矢板の取付部分にコンクリート構造物を造るため、ボックスカルバートの周りを大型土のうで囲い、作業スペースを確保しました。
取付部分に鉄筋を組んだ後、型枠を設置し、生コンクリートを打設しました。

2月度進捗状況

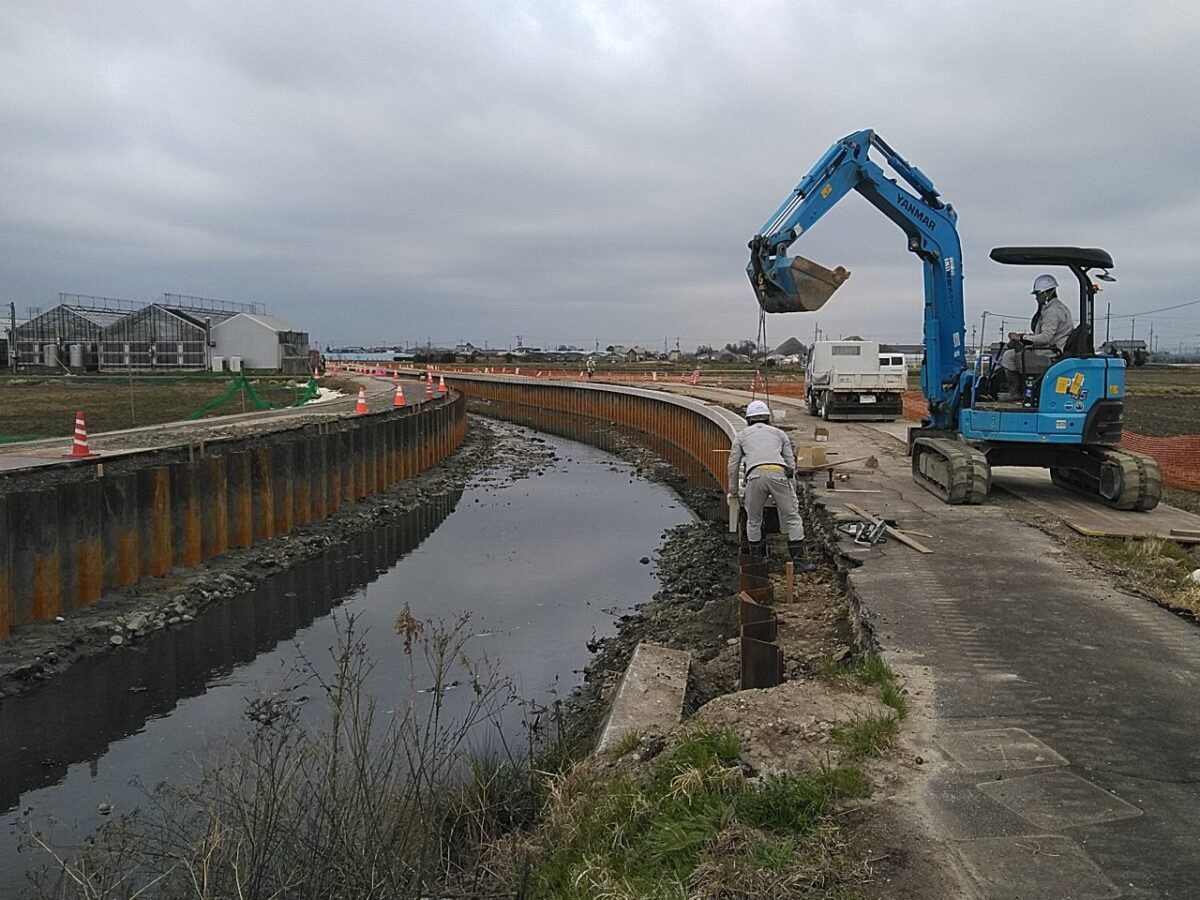

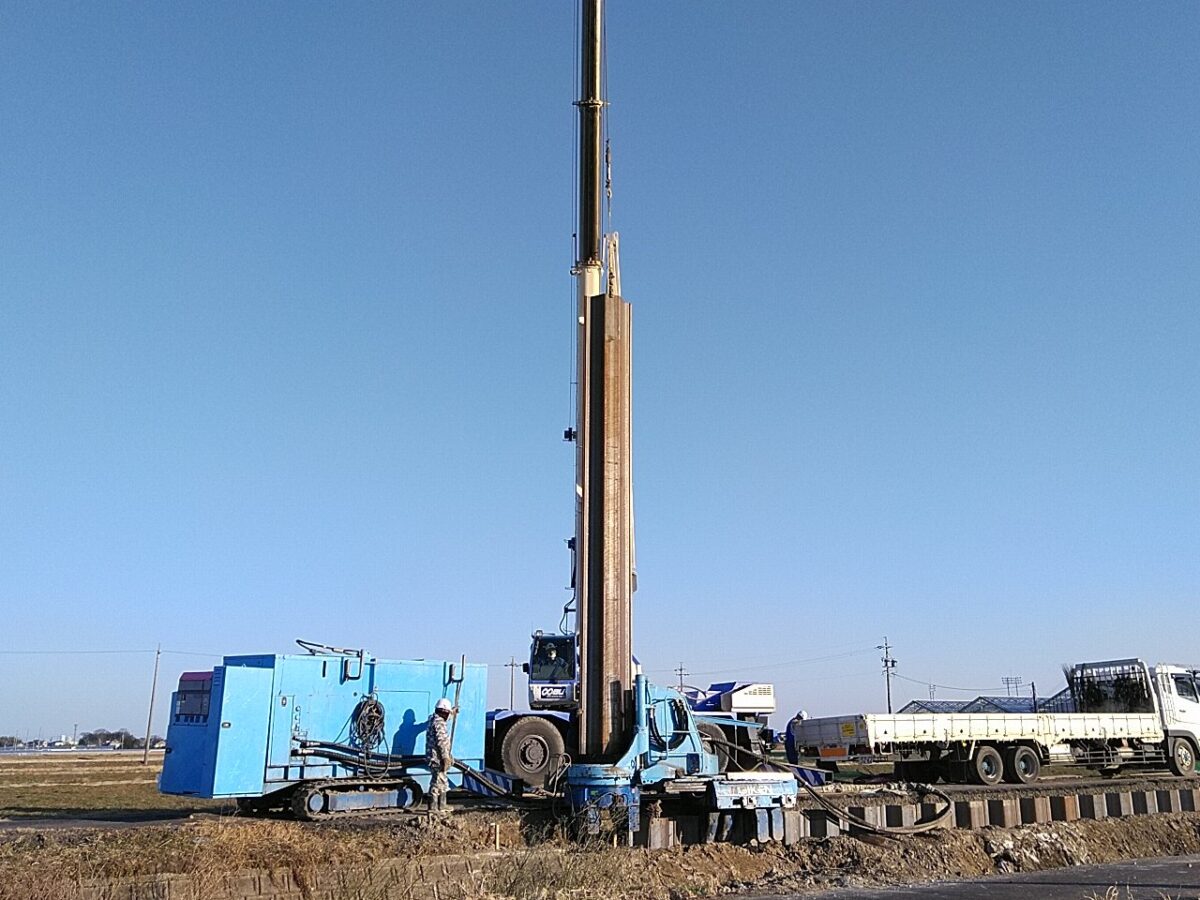

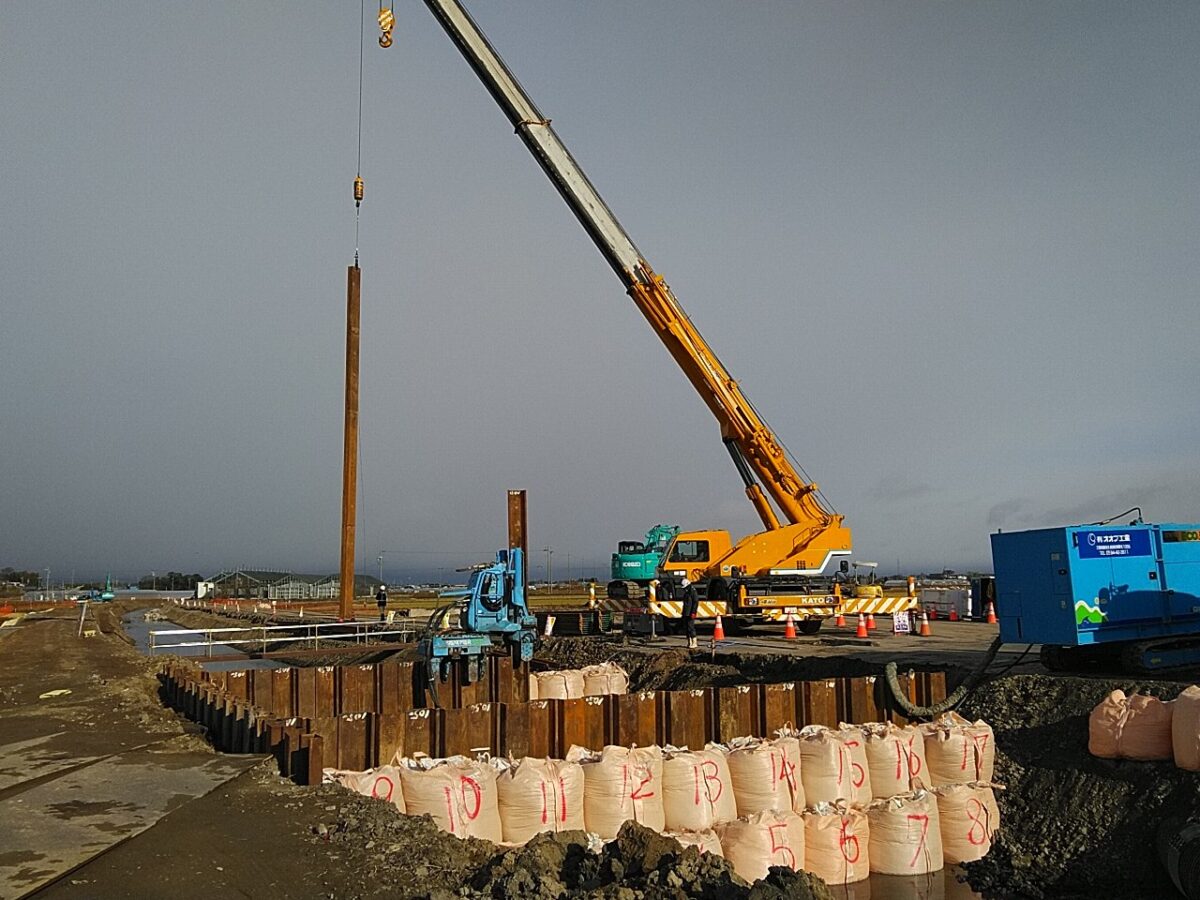

ハット形鋼矢板建込・圧入状況

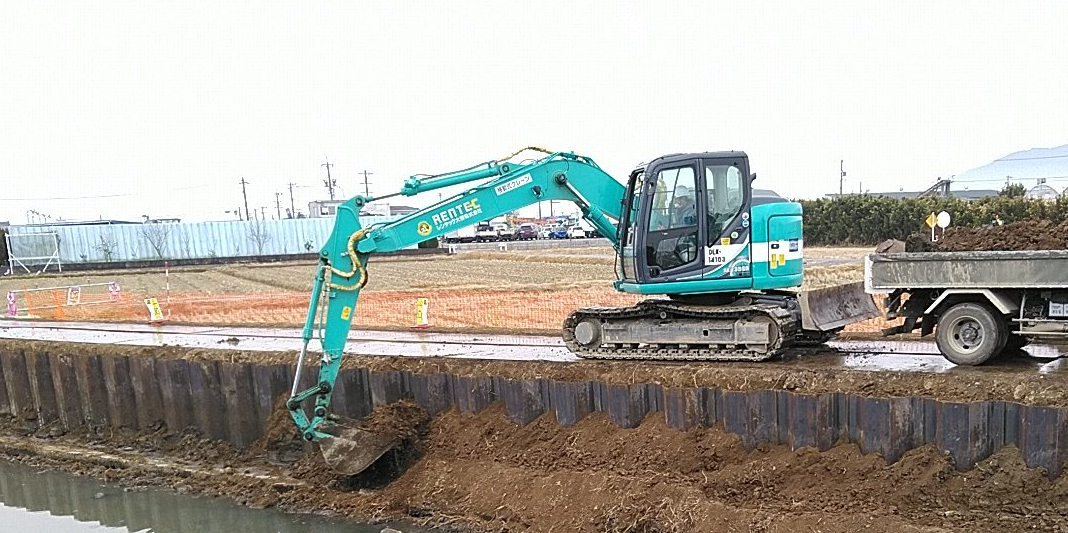

水路内掘削状況

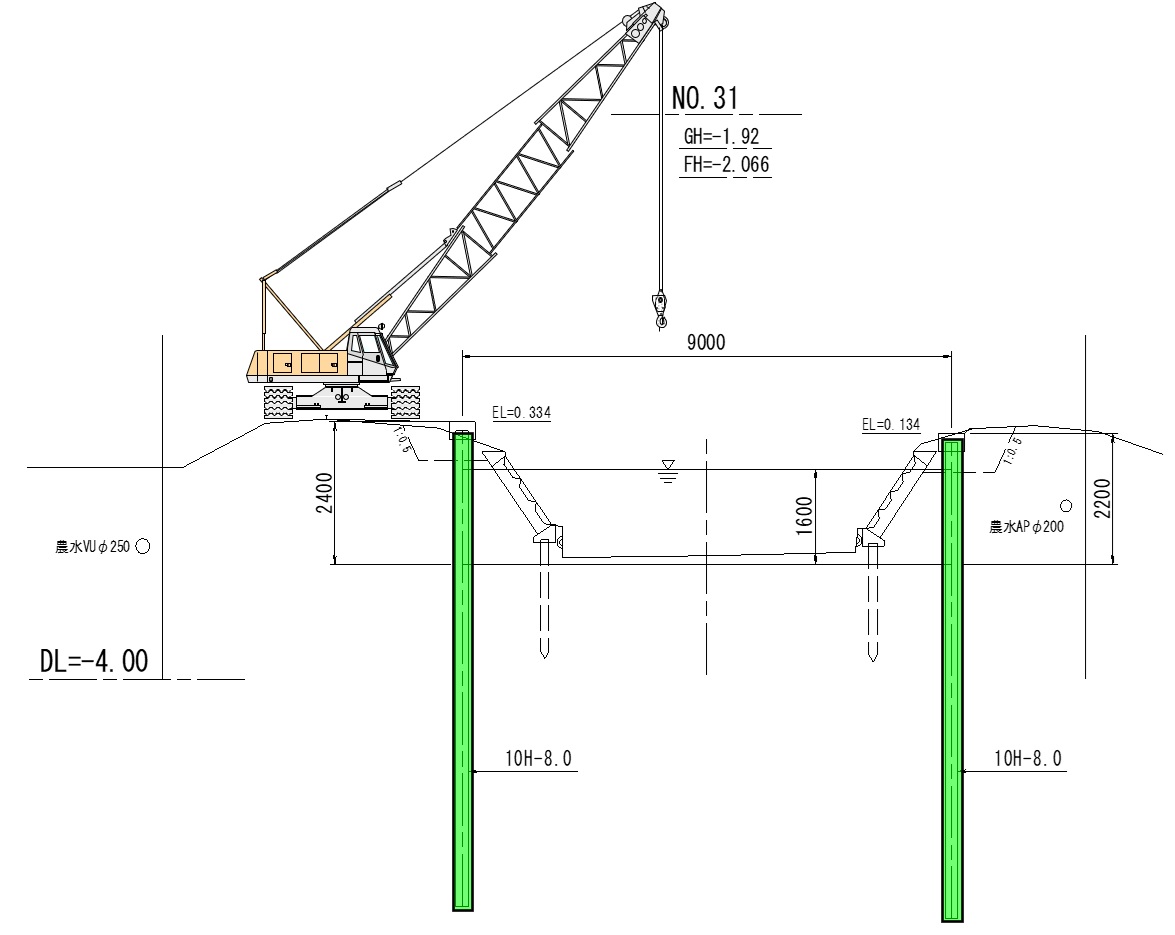

工事標準施工図

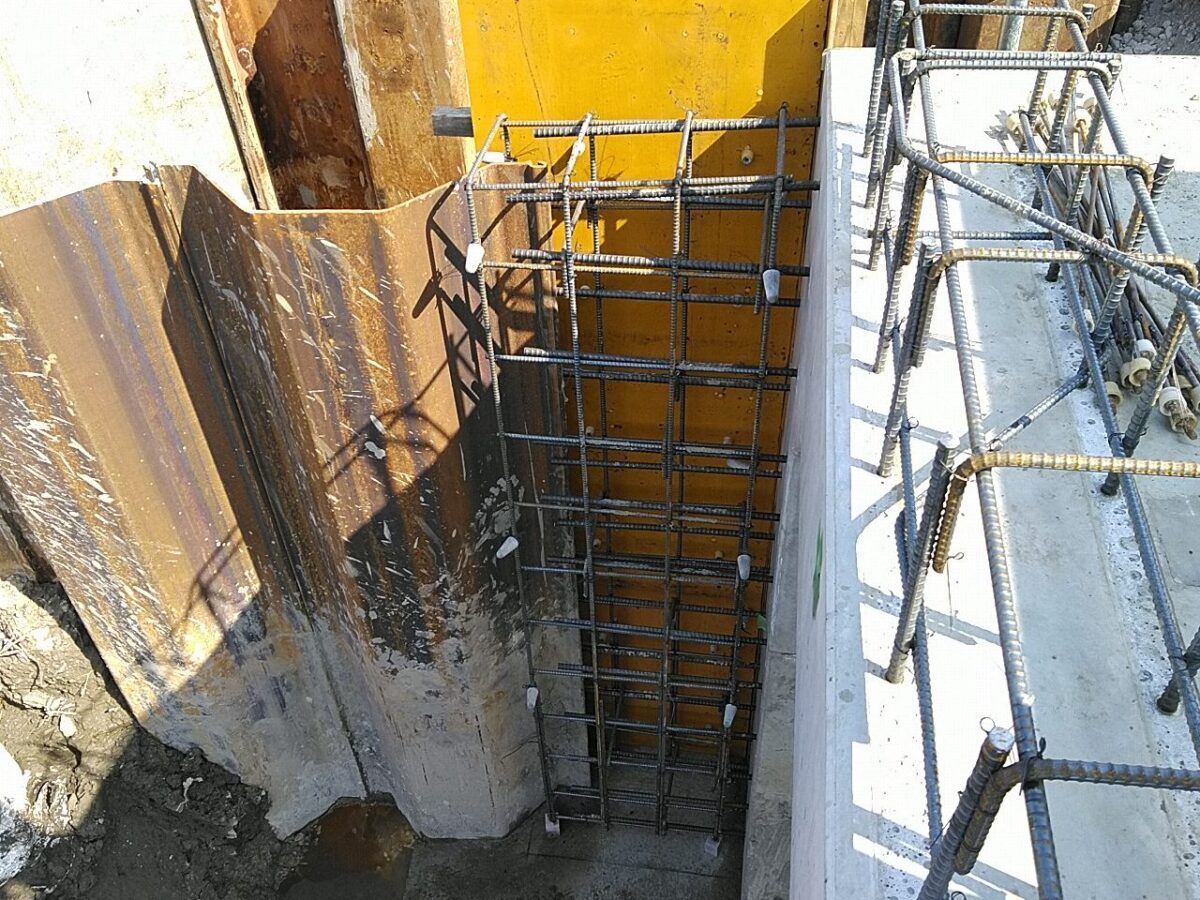

［取付部］鉄筋組立完了

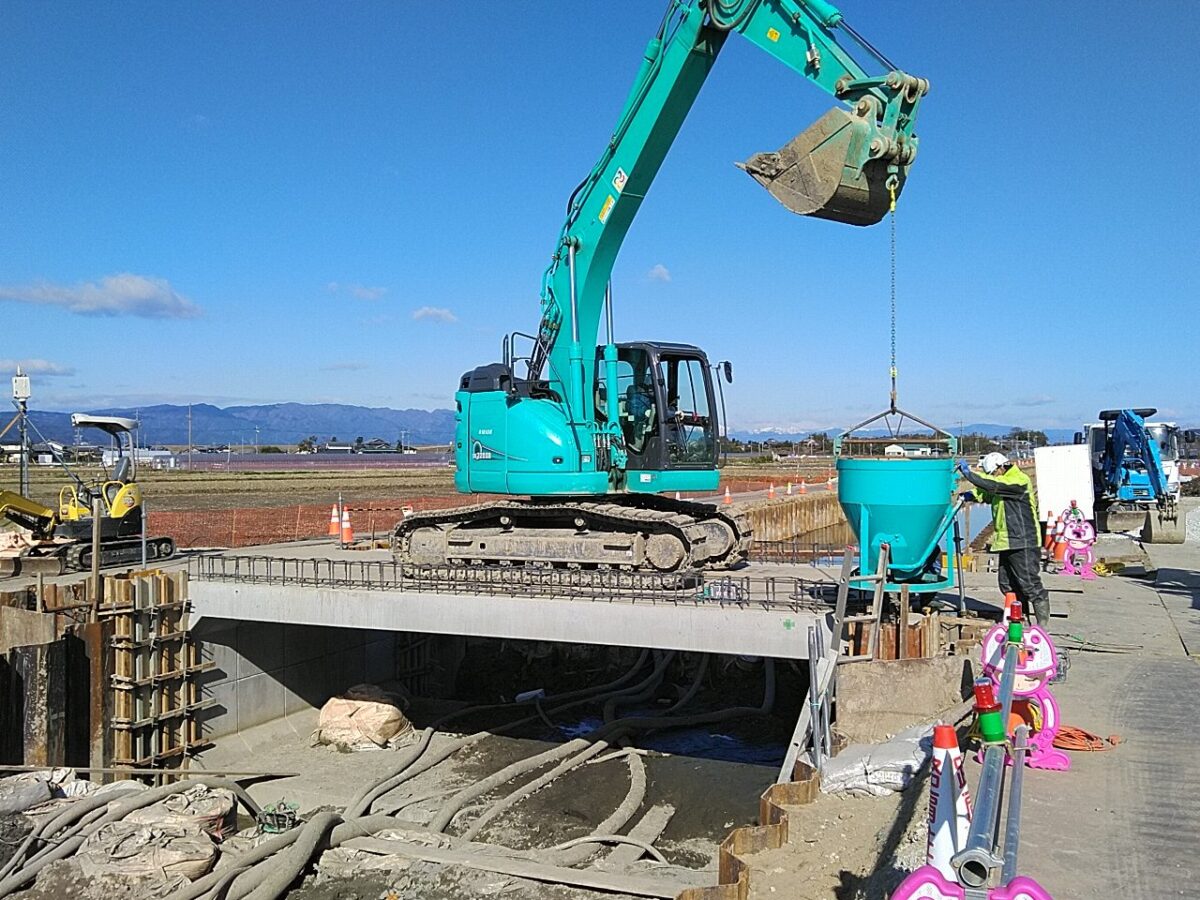

生コンクリート打設状況

1月：工事状況

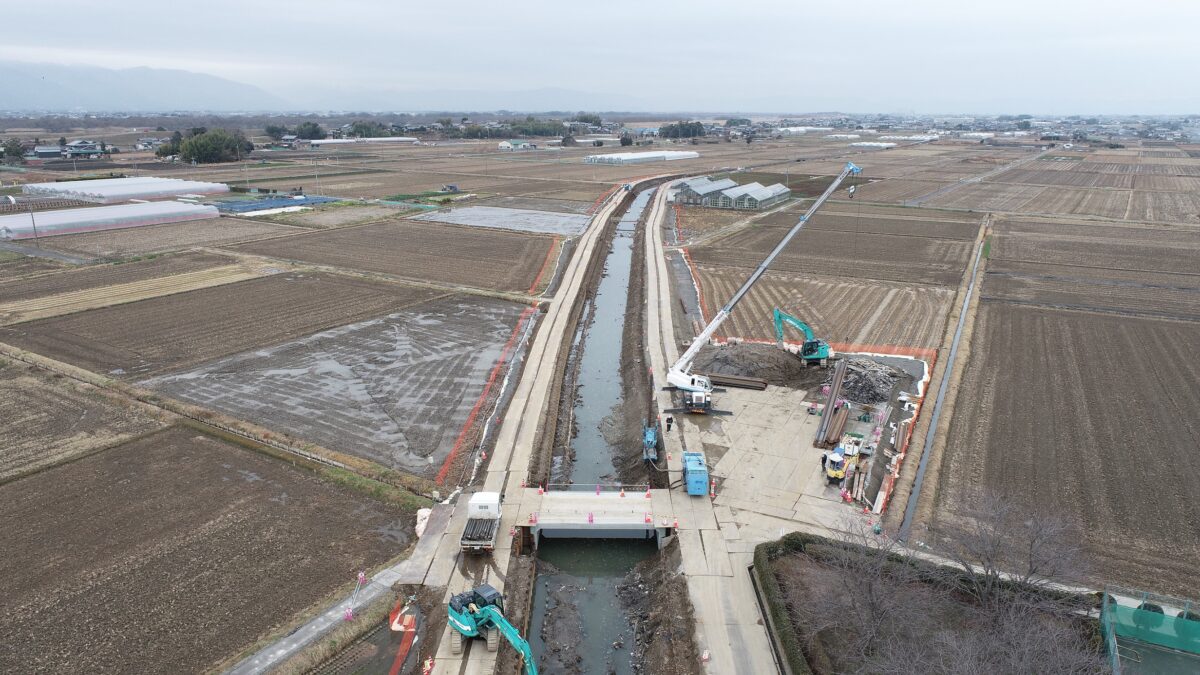

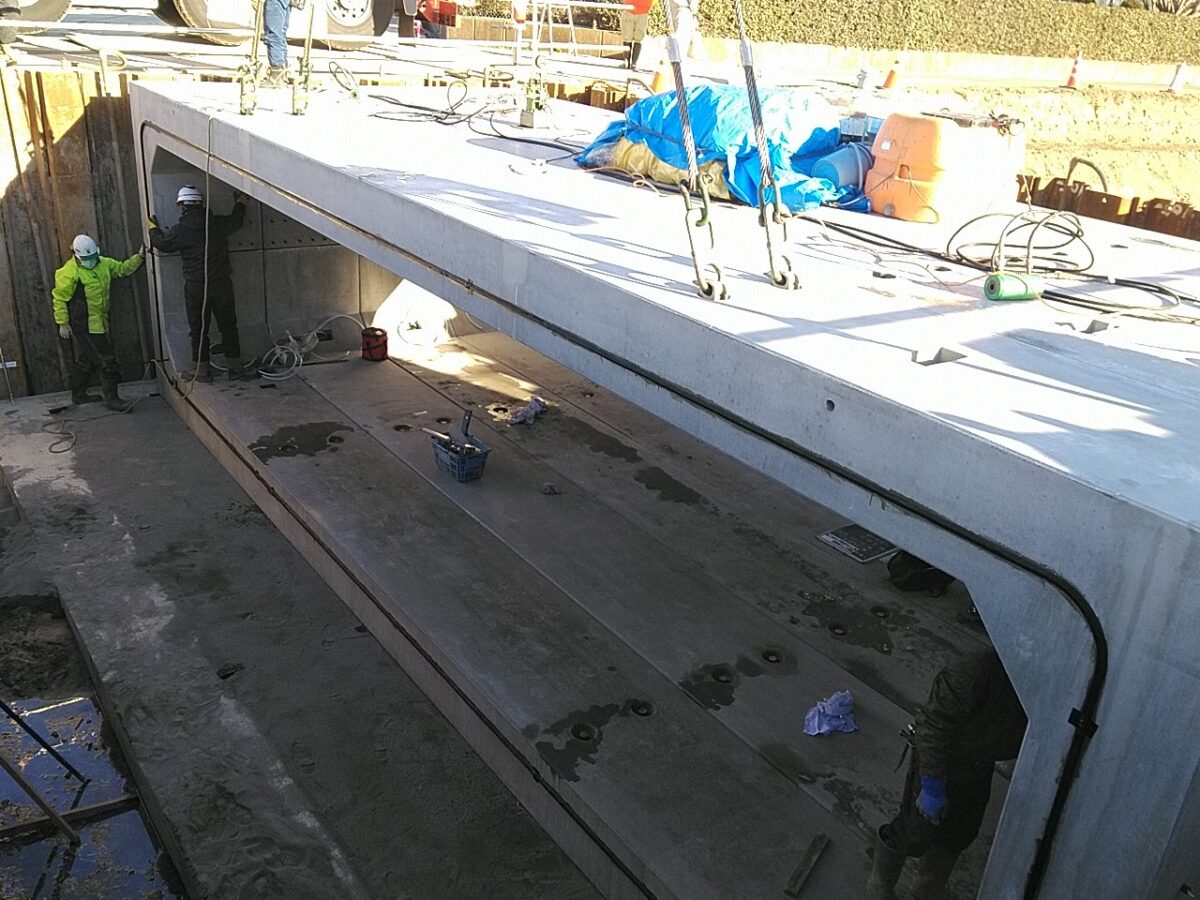

先月に施工した基礎コンクリートの上に二分割ボックスカルバートを設置し、新設の橋を造りました。
この橋は、二分割ボックスカルバート（長さ=9900ｍｍ、高さ=3000ｍｍ、幅=1000ｍｍ）を上下に組み合わせたものを5本並べて構築しています。
また、二分割ボックスカルバートを据え付ける際に120ｔ吊クレーンを使用しました。

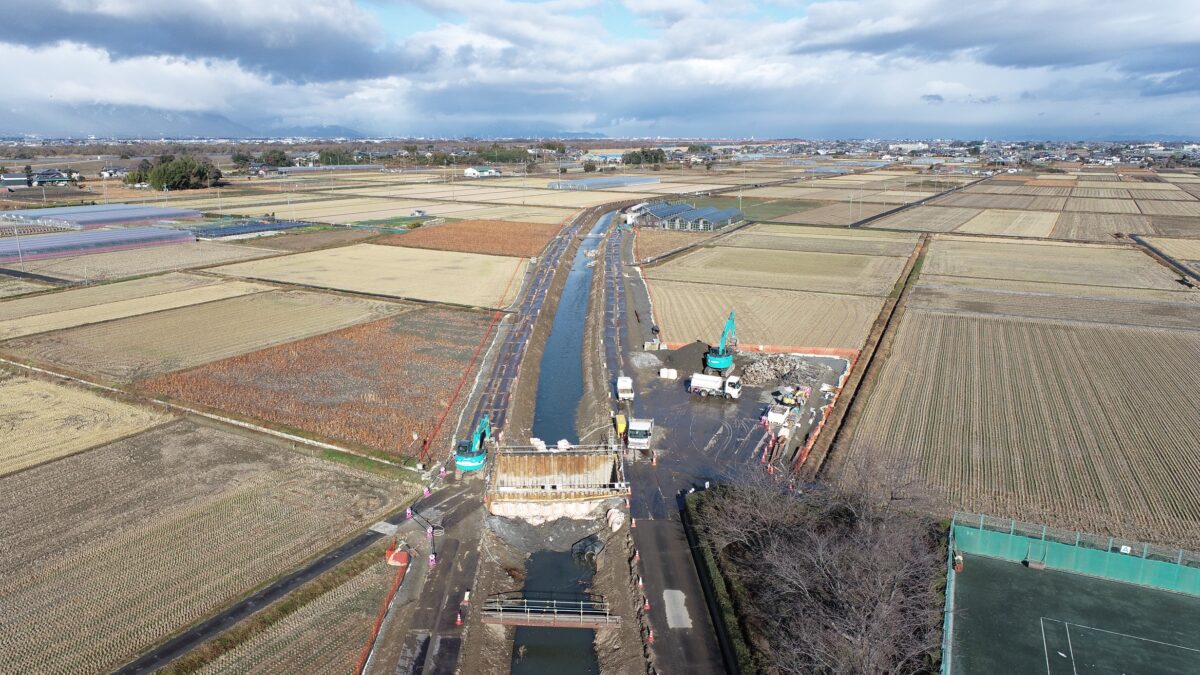

1月度進捗状況

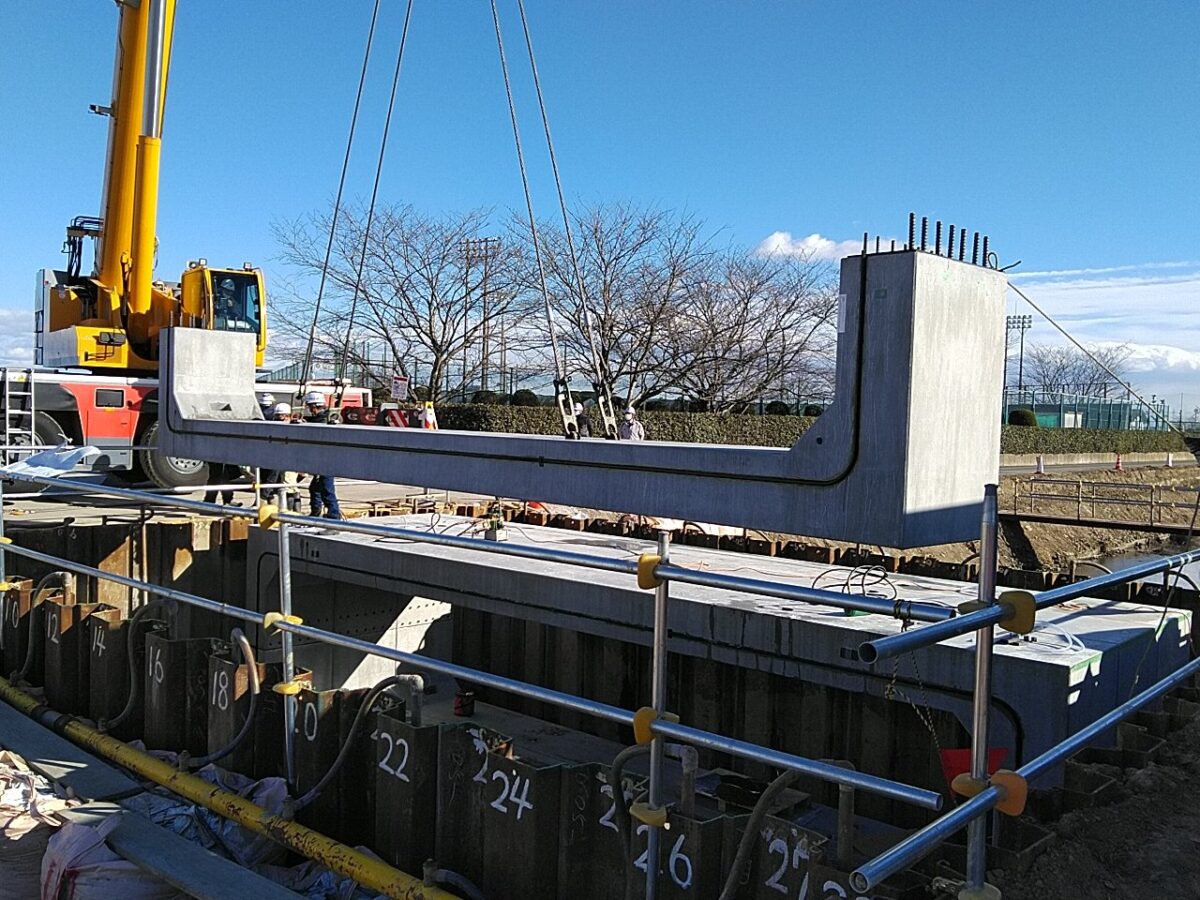

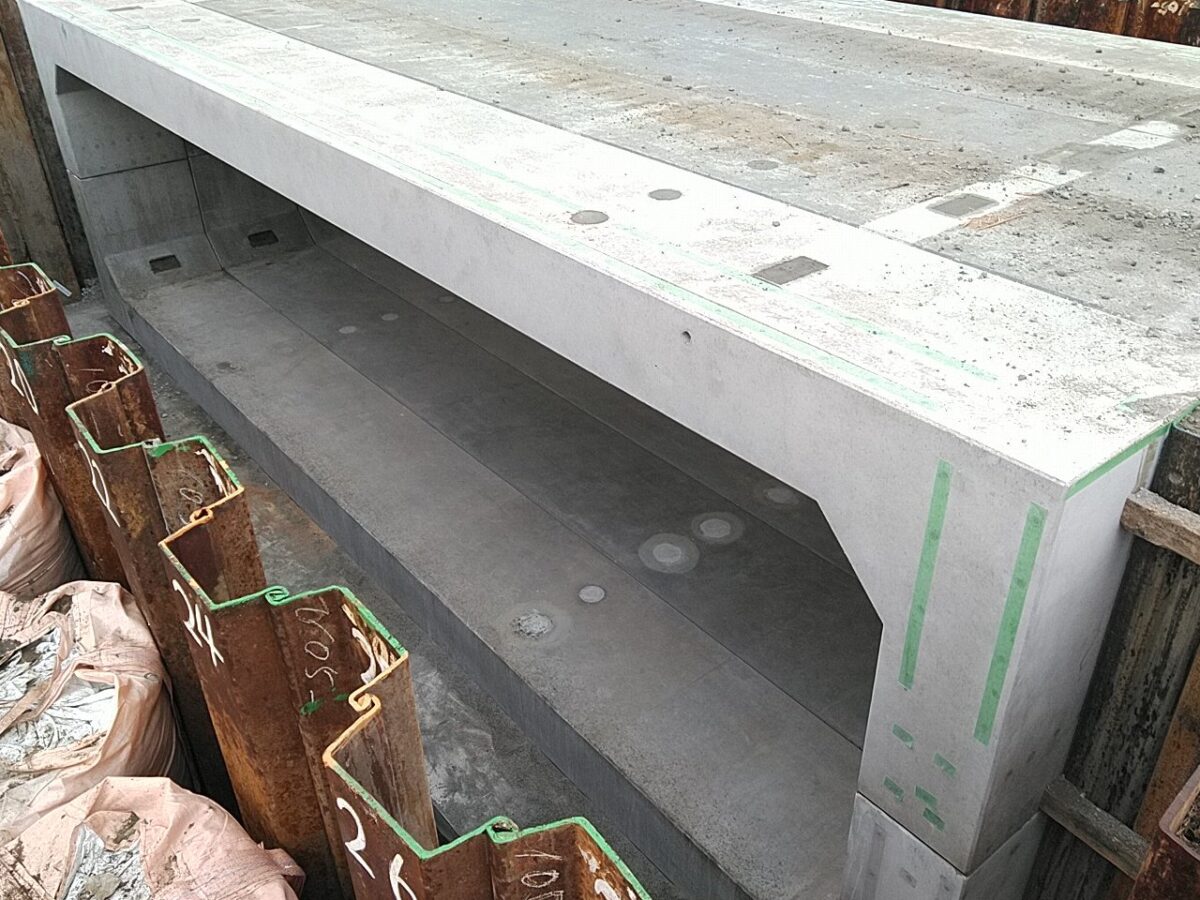

ボックスカルバート下部据付状況

ボックスカルバート上部据付状況

ボックスカルバート据付状況

ボックスカルバート据付完了

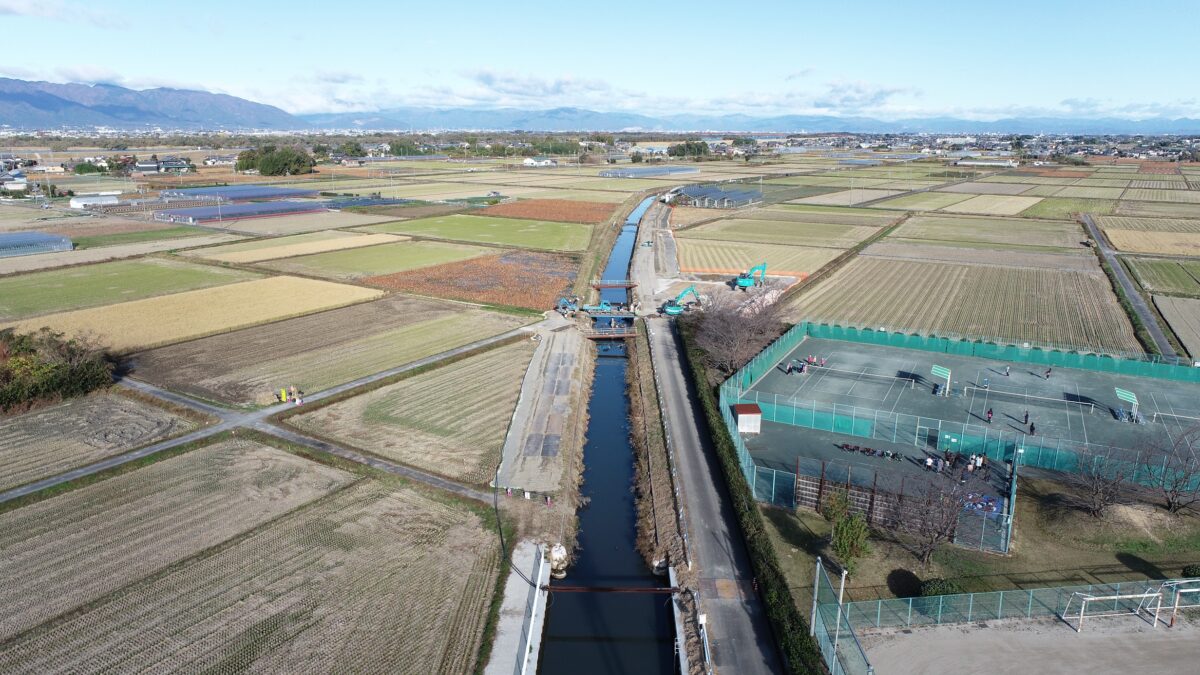

12月：工事状況

今回の工事の目的の一つに老朽化した橋の新設があり、今月から橋の取壊しに着手しました。
始めにクラッシャーを使用して既設の橋の取壊しを行いました。

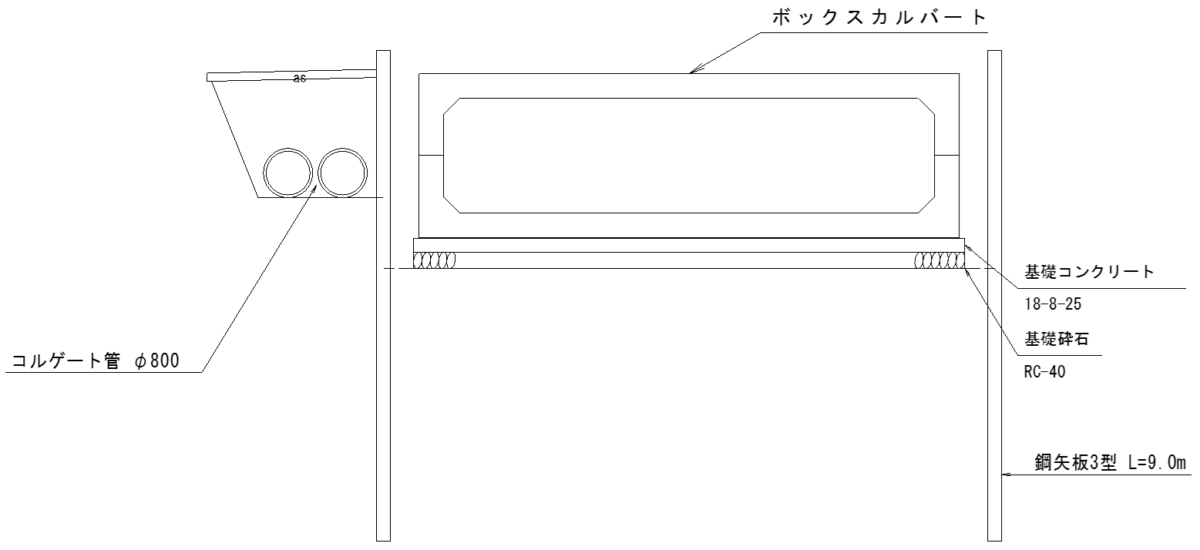

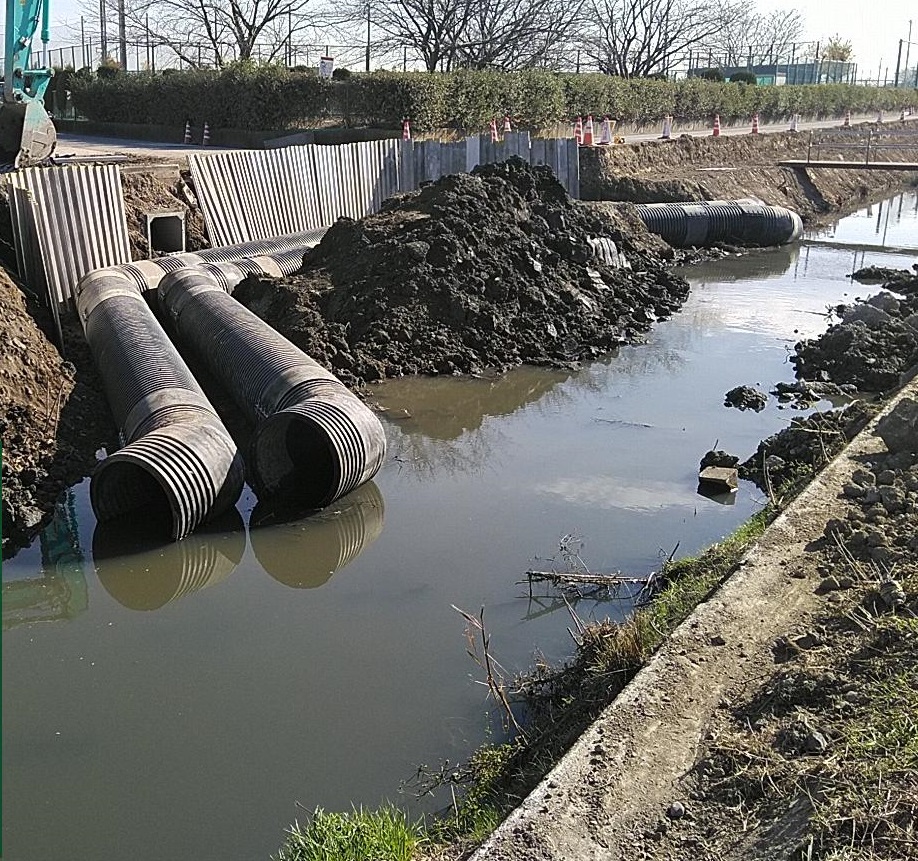

次に、新設の橋を造る準備として、川水を切り回すためのコルゲート管を設置し、鋼矢板で川を締め切りました。
この新設の橋はコンクリート二次製品のボックスカルバートを使用して施工するため、その土台となる基礎コンクリートを打設しました。
